Taller d'eot de bigues de doble millor disseny de la Xina que utilitza la grua de pòrtic de capacitat de càrrega pesada

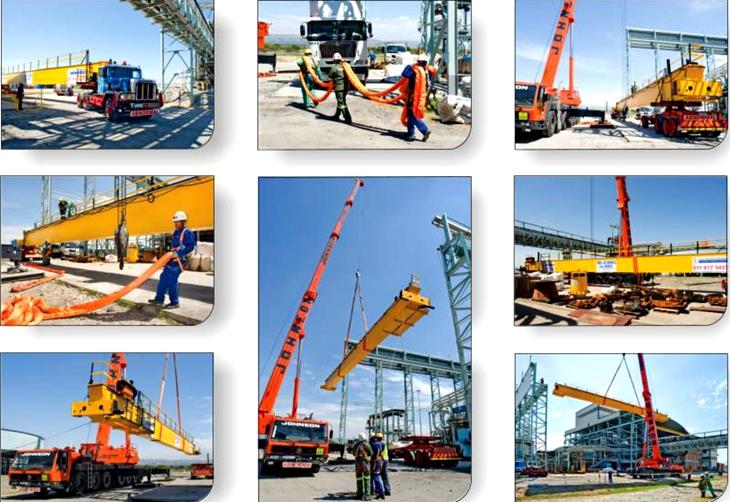

Instal·lació d'equips elèctrics de grua

2.2.1. La instal·lació, l'ajustament i la instal·lació d'equips elèctrics s'han de realitzar d'acord amb l'esquema elèctric, l'esquema de cablejat, el diagrama elèctric general i les normes de instal·lació dels equips elèctrics pertinents, amb referència a les disposicions d'aquest apartat.

2.2.2. Es realitza la instal·lació dels equips elèctrics següents al lloc.

(I), grans conductors i grans conductors de vehicles, conductors i cables conductors de cotxe.

(II), resistència

(III), els interruptors de límit, els interruptors de cabina i els focus.

(IV), panell de control i caixa de connexions.

(V), la part del pòrtic està roscada i connectada

(VI), cada soldadura de canonada roscada.

2.2.3. La posició d’instal·lació d’equips elèctrics, com ara resistències, quadres de control, etc., es pot ajustar adequadament.

2.2.4. Els relés de sobrecorrent de l’armari de protecció s’han d’ajustar a 2 ~ 2,5 vegades del corrent nominal del motor protegit. Es recomana que el valor d’ajustament del relé de sobrecorriència total LJ sigui les dues unitats amb la major potència entre les grues. Quan el motor s'inicia al mateix temps, s'ajusten les condicions en què no funciona el relé.

2.2.5. No es permet que els cables posats a la canonada tinguin articulacions. L’extrem de sortida del tub de roscat ha de ser revestit amb goma o carcassa de niló. Per exemple, la grua que s’utilitza a l’aire lliure s’ha de segellar amb asfalt.

2.2.6. El començament de tots els cables s'ha de marcar amb el mateix número que el esquemàtic. Fàcil d'instal·lar, inspeccionar i reparar.

2.2.7. Els cables amb una secció transversal de 6 mm2 o menys es poden utilitzar sense cables, però haurien de ser enllaunats.

2.2.8. S'hauria de redreçar el fil deslizable i eliminar el rovell de la superfície de contacte.

2.2.9. Per a les línies centrals horitzontals i verticals de la línia de lliscament d'angle d'acer, l'error de la part horitzontal durant la instal·lació no haurà de superar els 10 mm i l'error de la part vertical no excedirà de ± 20 mm.

2.2.10. Tot el circuit de potència i el circuit de control de la grua. Quan es mesura la resistència d’aïllament al sòl, és necessari intentar connectar totes les parts de l’equip elèctric, el valor del qual no ha de ser inferior a 0,4 megohm. Quan es determina la resistència d’aïllament entre fases, els valors no haurien de diferir massa, ni ser menys de 0,4 megaohms. Per exemple, a les zones humides, la resistència d’aïllament es pot reduir a 0,2 megohms.

. Descripció general

... 类型 Tipus de grua .............................................. ............... 双 梁 门 式 起重机 Grua pòrtic de doble viga

... Span ................................................ .................................. 24 m

额定 载荷 SWL .............................................. .................. 30000 kg

... 起 升 葫芦 数量 Quantitat de elevació ........................................... ..... 1

... 使用 环境 Entorn d'ús de la grua ........................... 室内 interior

... 工作 级别 Classe obrera de grua ..................................... M5 / Fem2M

轨道 Suggerir ferrocarril de grua ............................................ ......................... P43

... 方式 Mode de control .............................................. ....................... 地 操 ， 遥控 línia de penjolls + control remot sense fils

小车 供电 方式 Subministrament d'alimentació per elevació ............................................ ........ Canal de lliscament d’acer tipus C 型钢 滑道

... 供电 方式 Alimentació elèctrica que viatja amb grua .......................................... .... 电缆 卷筒 Bobina de cable

. Hissar

小车 类型 tipus de grua .............................................. ........ 梁 小车 grua de grua de doble viga

SW 载荷 Polipast SWL .............................................. ...... 30000 kg

升 高度 Alçada d'elevació ............................................. ... 5,5 m

小车 轨距 Manòmetre de grua ...................................... 1.7m

Working 升 机构 工作 级别 Classe de treball operant el mecanisme ... M5

起 升 速度 Velocitat d’elevació ............................................ ..0.3 ~ 3.3m / min 变频 调速 (VVVF)

小车 运行 机构 工作 级别 Classe de treball de mecanisme de desplaçament de grua ........... M5

小车 运行 速度 Velocitat de desplaçament del gruix ........................... 2-20 m / min 变频 调速 (VVVF)

... 运行 速度 Velocitat de desplaçament de la grua .................................. 3.2-32m / min 变频 调速 ( VVVF)

Working 运行 机构 工作 Classe operadora de mecanisme de desplaçament de grues ................. M5

... 处理 类型 Procés de tractament de superfície de la grada ................. 抛丸 granallatge

... 类型 Tipus de pintura .................................. RAL1028 （醇酸） (àcid alcohòlic)

电压 Tensió ............................................... ........................... 400V 50HZ

... 电压 Voltatge de control .............................................. ........... 48 V

... 等级 Grau de protecció .............................................. ........ IP55

. 配置 Marca de component principal

... 升 葫芦 Polipast elevador ............................................. .................... Grues Arfa

小车 运行 电机 Motor de desplaçament de gruix ........................................ ABM

升 电机 Elevació del motor ............................................. .............. ABM

Three 三合一 运行 驱动 Caixa de canvis de grua de tres en un .............. SEW

... 电器 Sistema elèctric ............................................. .......... ider Schneider

... Inversor ............................................... ........................... 施耐德 Schneider

器 Remot ....................................................... ........................... 禹 鼎 Yuding (Taiwan)

Etiquetes populars: Xina millor taller de disseny de doble feix eot amb capacitat de càrrega pesada grua de pòrtic Xina, fabricants, proveïdors, personalitzat, cotització, oferta, preu
